Когда речь заходит о трубопроводной арматуре для пищевого производства, первым делом на ум приходят простота, надежность и возможность быстрой санитарной обработки.

 Одним из самых удобных и широко используемых решений в этой сфере является нержавеющий затвор дисковый под кламп. За годы работы с оборудованием для пивоварен, молочных заводов и предприятий по производству напитков я видел десятки вариантов исполнения таких затворов, сталкивался с их преимуществами и недостатками, и сегодня хочу поделиться опытом - без академической сухости, но с технической точностью.

Почему именно кламп и чем он удобен

Кламповое соединение (его еще называют "Tri-Clamp" или "санитарный кламп") стало своеобразным стандартом в пищевой и фармацевтической промышленности. Его ключевая особенность - простота. Чтобы соединить или разъединить участок трубопровода, достаточно открутить хомут, и узел разберется буквально за считанные секунды.

Я помню случай на небольшой пивоварне в Киевской области: после варки пива нужно было быстро переключить линии для подачи сусла в ЦКТ. Времени в обрез, оборудование горячее, давление в системе минимальное. Там, где с резьбовыми соединениями пришлось бы возиться минут десять, затвор под кламп сняли и переставили за одну минуту. Это экономит не только время, но и нервы операторов.

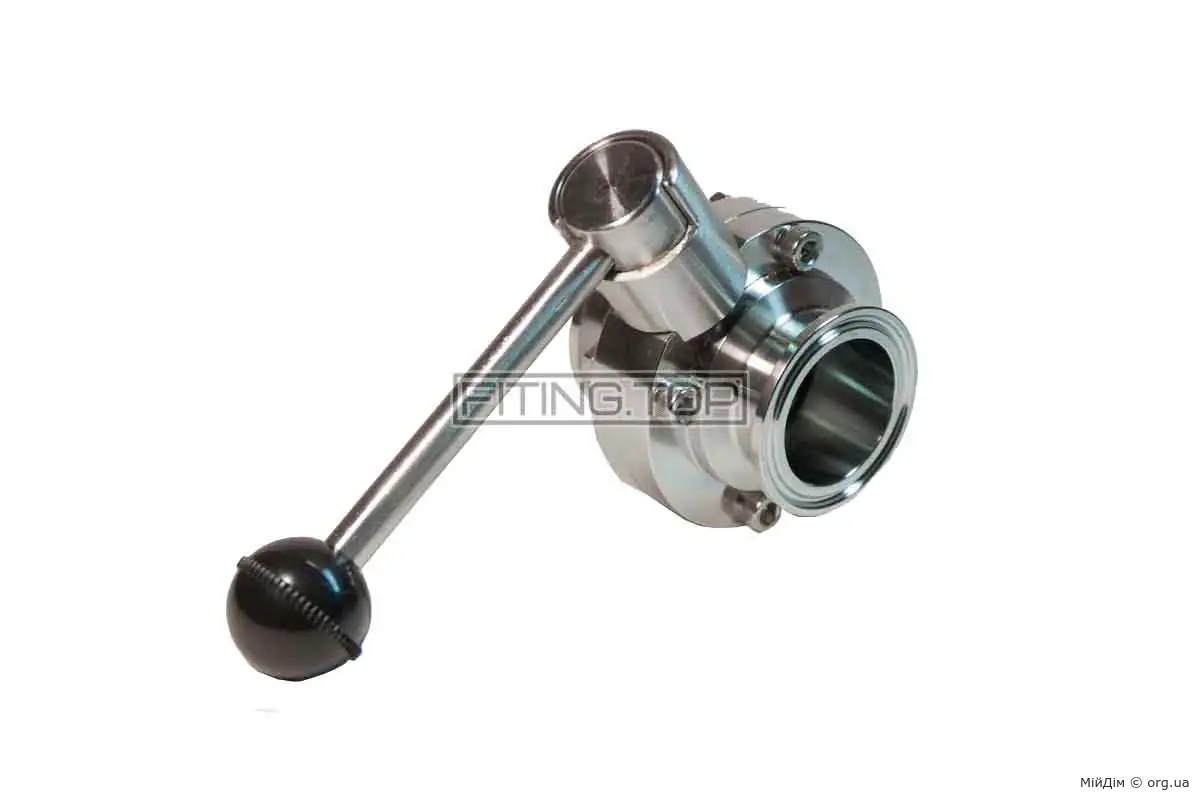

Конструкция нержавеющего дискового затвора под кламп

Если разобрать затвор, мы увидим довольно простое устройство. Корпус из нержавеющей стали, диск, который перекрывает или открывает поток, уплотнение (чаще всего EPDM или силикон) и рычаг/привод для управления.

Кламповый тип подразумевает, что оба конца затвора имеют специальные кламповые соединения. Это делает его модульным элементом: можно вставить его на любой участок трубопровода, где стоит кламп.

Для изготовления корпуса чаще всего используют сталь AISI 304. Это классическая "пищевая нержавейка": устойчива к органическим кислотам, легко полируется, выдерживает CIP-мойку щелочными растворами. У меня была практика работы с затворами из этой стали в молочной промышленности - после сотен циклов мойки состояние поверхности оставалось идеальным, без коррозии и потемнений.

Где применяются затворы под кламп

Сфера применения у таких затворов широчайшая. Я лично видел их:

  • На линиях розлива пива и кваса.

  • В молочных цехах, где перекрываются потоки молока, сливок или сыворотки.

  • В производстве соков и безалкогольных напитков.

  • В фармацевтике, где важна стерильность и возможность быстрой дезинфекции.

Особенно ценятся они там, где оборудование нужно часто разбирать и собирать. Например, в мини-пивоварне во Львове мы делали CIP-мойку два раза в день, и затворы под кламп позволяли разбирать узлы без специальных инструментов.

Преимущества нержавеющих дисковых затворов под кламп

Если говорить простым языком, их любят за три вещи: скорость, надежность и санитарность.

  1. Скорость монтажа и демонтажа. Там, где на резьбовых соединениях теряется время, кламп позволяет действовать моментально.

  2. Гладкая внутренняя поверхность. В затворах нет мертвых зон, где скапливается продукт. Это критично для пивоварения и молочной продукции, где остатки становятся источником инфекции.

  3. Удобство CIP-мойки. Щелочные и кислотные растворы легко проходят через такие затворы.

  4. Простая конструкция. Меньше деталей - меньше шансов, что что-то выйдет из строя.

Недостатки, которые стоит учитывать

Конечно, идеальных решений не бывает. У затворов под кламп есть свои нюансы.

Первое - уплотнения. С годами я убедился, что именно они - самое слабое место. EPDM хорош в универсальности, но плохо переносит жирные среды и высокие температуры выше 120 °C. Силикон мягче, выдерживает стерилизацию паром, но быстрее изнашивается механически.

Второе - давление. Дисковый затвор не рассчитан на экстремальные давления. В системах высокого давления лучше использовать шаровые краны. На моей практике был случай, когда молодой инженер поставил дисковый затвор под кламп в линию подачи CO₂ на 10 бар. Через месяц диск начал травить, и мы вынуждены были заменить его на шаровой кран.

Практический случай из пивоварни

Расскажу историю, которая ярко показывает ценность затвора под кламп.

На одной ремесленной пивоварне мы запускали линию для брожения и дображивания. В какой-то момент в ЦКТ попала дикая инфекция - предположительно, из-за неполной мойки. Нужно было быстро локализовать участок. Затвор под кламп поставили на ответвление трубопровода буквально за пять минут. Это позволило изолировать зараженный ферментер и не остановить весь процесс. Ущерб был минимален, а главное - мы успели сохранить партию пива, которая уже подходила к фильтрации.

С резьбовыми соединениями мы бы точно потеряли больше времени и, скорее всего, еще пару тысяч литров продукта.

Установка и обслуживание

Работа с кламповыми затворами предельно простая.

Монтаж сводится к тому, чтобы соединить два патрубка с кламповыми фланцами, поставить уплотнительное кольцо и затянуть хомут. Инструменты не нужны.

Обслуживание тоже несложное:

  • периодически проверять состояние уплотнений,

  • следить за чистотой диска и корпуса,

  • при износе менять прокладки.

Обычно замена уплотнения занимает меньше минуты.

Сравнение с альтернативами

Часто меня спрашивают, почему бы не использовать шаровые краны. Ответ прост: они хороши, но там, где нужно постоянное разборное соединение, шаровой кран проигрывает. Его труднее чистить, больше деталей, выше цена.

Дисковый затвор под кламп выигрывает именно там, где скорость и простота важнее герметичности под высоким давлением.

Почему выбирают нержавеющую сталь AISI 304

Как я уже говорил, затворы чаще всего делают из AISI 304. И это не случайность. Эта сталь сочетает устойчивость к коррозии, гигиеничность и доступность по цене.

Были у меня случаи, когда предлагали ставить обычные оцинкованные элементы на временных линиях. Через месяц мы получили ржавчину и необходимость полной замены. Поэтому для пищевой отрасли я всегда говорю одно: никакой экономии на материале, только нержавейка.

Выводы и практическая польза

Нержавеющий затвор дисковый под кламп - это простое и эффективное решение для пищевого производства. Он экономит время, упрощает обслуживание, снижает риски заражений и просто делает работу технолога спокойнее.

Да, у него есть ограничения по давлению и долговечности уплотнений. Но при правильном применении это один из самых удобных элементов трубопроводной арматуры.

Если вы работаете в пивоварении, молочной промышленности или производстве напитков, такие затворы станут вашими лучшими помощниками. А уж кто хоть раз снимал кламповое соединение во время CIP-мойки, тот навсегда забудет о резьбе.
